No existe un instrumento que mida bien todas las cotas. Un pie de metro resuelve la mayoría de las medidas del taller, pero un eje rectificado con tolerancia de centésimas pide micrómetro, y un escalón sobre mesa de granito pide gramil. Esta guía ordena los instrumentos de medición INSIZE por escenario de trabajo, para que compres el que corresponde y no el que sobra.
¿No sabes cuál corresponde a tu pieza? Ver instrumentos INSIZE en stock o consulta por WhatsApp.
1. Medición general en taller y recepción de materiales
| Qué mides | Instrumento | Código INSIZE |
|---|---|---|
| Diámetro exterior e interior, largo, escalón, profundidad de agujeros poco profundos | Pie de metro digital | 1108 |

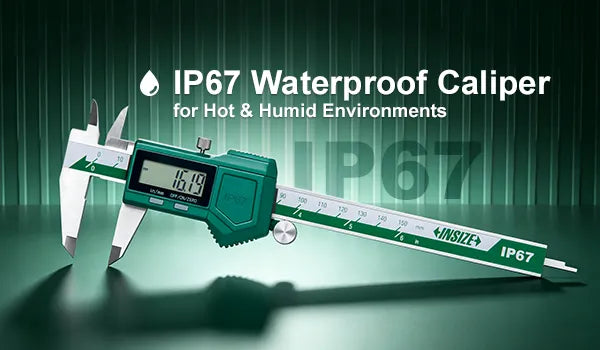

| Ambientes con aceite, agua o junto a máquinas | Pie de metro digital IP67 | 1105 |
| Trazado y medidas aproximadas | Regla de acero | 7110 |
| Contornos grandes y distancias en terreno | Huincha de medir industrial | 7140 |
2. Piezas de precisión y tolerancias estrechas
Cuando la pieza sale rectificada o terminada, el pie de metro deja de ser suficiente. Aquí entran los micrómetros, con resolución de 0,001 mm y fuerza de medición controlada por trinquete.
- Ejes y piezas pequeñas: micrómetro de exterior digital 0-25 mm y la serie completa en micrómetros de exterior.
- Agujeros y diámetros interiores: micrómetro interior de tres puntas, que se centra solo en el agujero, o alexómetro con reloj para comparar contra un patrón. Ver micrómetros interiores y alexómetros.
- Profundidad de agujeros, escalones y ranuras: profundímetro digital con base ancha para apoyar sin balanceo.
3. Alturas, planitud y trazado
Las medidas referidas a un plano se hacen sobre mesa de granito con un gramil. El gramil de altura digital 300 mm mide alturas y escalones y traza con punta de carburo; para piezas más altas hay gramiles de 500 y 600 mm. La diferencia de planitud se verifica con reloj comparador sobre base magnética, recorriendo la superficie.
4. Piezas con ranuras, radios y agujeros normalizados
- Ranuras interiores y exteriores: pie de metro para ranuras interiores, con puntas que entran donde una mordaza normal no llega.
- Holguras y ranuras estrechas: galgas de espesores y galga cónica para medir aberturas de 0,8 a 15 mm.
- Radios y chaflanes: galgas de radio por juego de hojas cóncavas y convexas.
- Verificación pasa / no pasa: calibres tampón para agujeros de serie, más rápidos que medir cada pieza.
5. Comparación en serie
En producción no se mide cada pieza desde cero: se compara contra un patrón. Un reloj comparador digital de 0,001 mm montado en un soporte de comparación permite clasificar ejes o bujes en segundos, leyendo solo la desviación. Con resolución de 0,001 mm y tolerancias programables, el operador ve directo si la pieza pasa.
Cómo decidir en 30 segundos
- Tolerancia: sobre 0,05 mm, pie de metro; entre 0,01 y 0,05 mm, micrómetro o comparador; bajo 0,01 mm, laboratorio.
- Referencia: si la cota se refiere a un plano, gramil sobre mesa de granito.
- Ambiente: con refrigerante o polvo, versión IP67.
- Cantidad: muchas piezas iguales, comparación con reloj o calibre pasa / no pasa.
Cada ficha de la tienda muestra rango de medición y resolución, y puedes filtrar por rango en cada colección. Si armas una sala de medición completa, revisa cómo trabajamos en soluciones de medición INSIZE.
