Portaherramientas exteriores

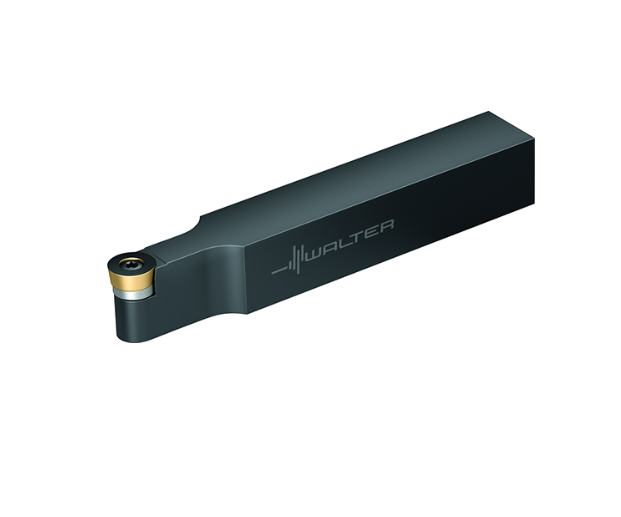

Portaherramientas exteriores DTM para torno, con mango cuadrado de 1212 a 3232: modelos de cilindrado y refrentado (WTJNR, WTJNL, WTENN, MCLNR, MSDNN, MWLNR, SCLCR, SDJCR, STGCR), de perfilado (SVJCR, SVVCN, MDPNN, MDJNR), para insertos redondos SRDCN, de roscado exterior SER y de ranurado exterior MGEHR. Se venden sin insertos.

En resumen

  • La segunda letra del código te dice qué forma de inserto recibe el porta.
  • Varios modelos vienen para mano derecha e izquierda, como WTJNR y WTJNL.
  • Todos tienen stock; los filos se compran aparte en insertos.

¿No sabes cuál elegir? Escríbenos por WhatsApp o pide una cotización y te recomendamos según la pieza que fabricas.

Omitir para ir a lista de resultados

Filtros activos:

60 artículos
Columna de cuadrícula
Columna de cuadrícula

Filtro

Filtros activos:

Cómo leer el código de un portaherramientas exterior

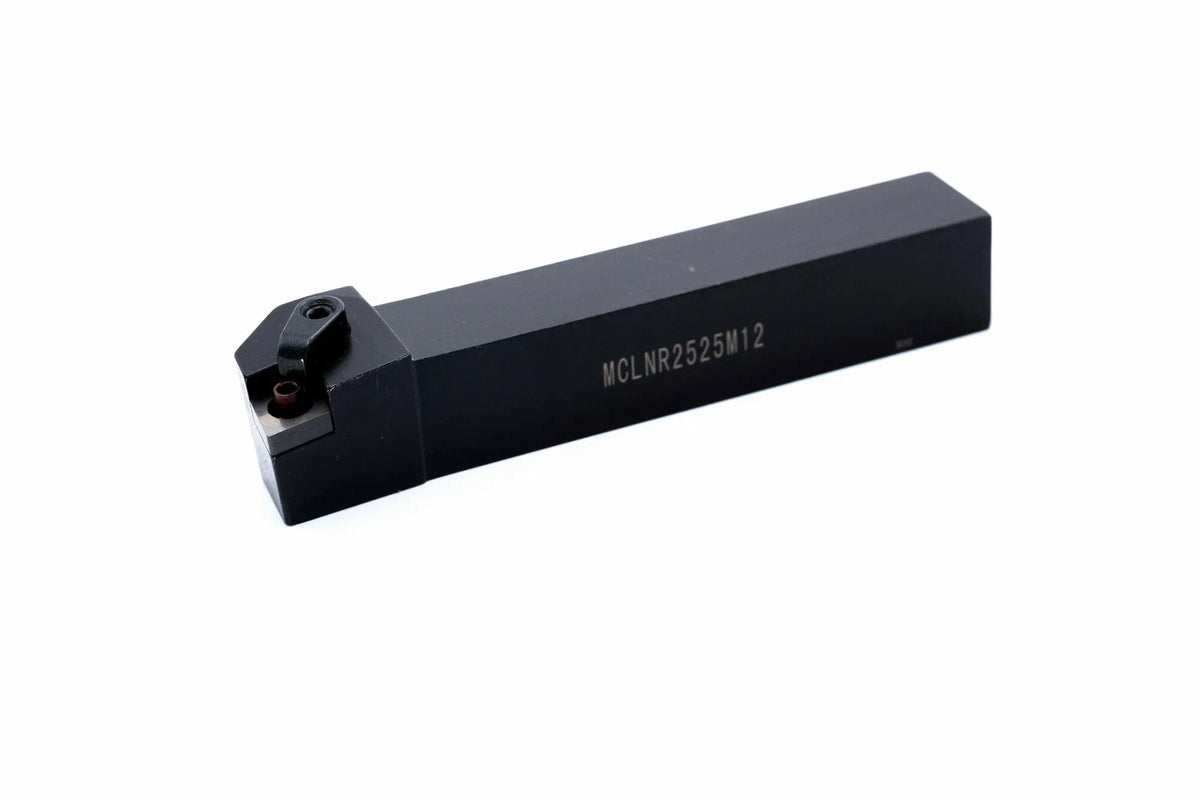

Todos los portas de esta colección son DTM para torno y siguen la designación ISO. Tomemos MCLNR2020K12 como guía:

  • 1.ª letra, fijación: M (cuña y pasador), W (cuña con tornillo), S (tornillo pasante) o P (palanca). Las fijaciones M y W sujetan insertos negativos con agujero; la S, insertos positivos.
  • 2.ª letra, forma del inserto: T, C, D, S, W, V o R; debe coincidir con la primera letra del inserto.
  • 3.ª letra, ángulo de posición: define si el porta cilindra, refrenta o perfila (J y L cilindran y refrentan; N y E trabajan en ambas direcciones; V perfila).
  • Mano: R derecha, L izquierda, N neutra.
  • Cuatro dígitos: alto y ancho del mango en mm (1212, 1616, 2020, 2525, 3232). Elige el mayor que acepte tu torreta.
  • Número final: largo de filo del inserto (06, 09, 11, 12, 16, 22).

Además de cilindrar hay portas de roscado exterior SER (insertos 16ER y 22ER) y de ranurado exterior MGEHR para insertos MGMN de 2, 3 y 4 mm. Si prefieres no cruzar códigos, compra el kit porta + insertos; si ya tienes el porta, busca el repuesto en insertos, asientos y tornillos.

También te puede interesar en Torno

Preguntas frecuentes

¿Qué inserto va con mi portaherramientas?
El código del porta indica la forma del inserto: por ejemplo WTJNR usa TNMG, SCLCR usa CCMT, MGEHR usa MGMN. En cada ficha aparece la forma compatible.
¿Qué tamaño de porta uso?
El cuadrado del porta debe caber en la torreta: 12, 16 y 20 mm en tornos de banco y paralelos livianos; 20, 25 y 32 mm en tornos paralelos grandes.
¿Venden insertos por unidad?
Los insertos se venden en cajas de 10 unidades salvo que el título indique otra cantidad.
¿Tienen platos para mi torno?
Platos SANOU de 3 y 4 garras de 80 a 400 mm. Confirma el diámetro y el tipo de montaje (plano, D1-4, D1-6) por WhatsApp.
