Hay cotas que ningún pie de metro alcanza: el paso de una rosca fina, el ancho de una ranura de 0,3 mm, el radio de un chaflán, el desgaste de un filo de carburo o la calidad de una soldadura en una placa electrónica. Para eso existe el microscopio digital de medición: amplía la pieza, la muestra en pantalla y mide sobre la imagen.
¿Quieres ver uno funcionando? Ver microscopios y proyectores o consulta por WhatsApp.
Qué es y cómo funciona

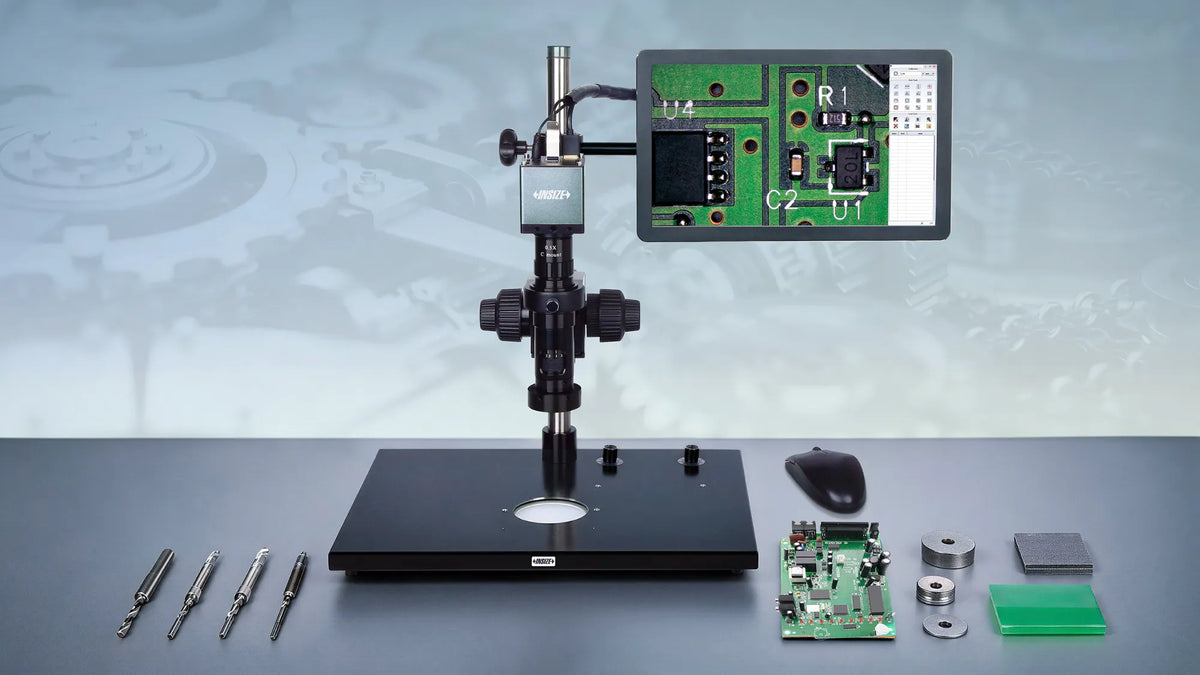

Un sistema óptico con zoom captura la pieza con una cámara digital y la muestra en una pantalla integrada. Tras calibrar con una placa patrón, el software convierte píxeles en milímetros y permite medir longitudes, diámetros, ángulos y radios tocando los bordes en pantalla. Los modelos actuales integran cámara, pantalla y software en un solo equipo, sin computador externo, y exportan las mediciones a Excel.
Un equipo típico ofrece zoom óptico por pasos de 0,75X a 5X, que en pantalla equivale a 15X a 100X, con cámara de 2 MP a 1080p y 60 cuadros por segundo para trabajar en tiempo real sin retraso.
Tres características que definen el modelo
Aumento
El zoom por pasos permite ubicar la zona a bajo aumento y medir a alto aumento sin perder la referencia. Si vas a inspeccionar piezas muy pequeñas, confirma que existan lentes adicionales para ampliar el rango.
Enfoque fino y mesa
A 100X, un desenfoque de centésimas ya borra el borde. Un mando de enfoque fino con graduación de 2 µm y una mesa XY de cristal con 100 × 86 mm de recorrido permiten posicionar la pieza con precisión y medir cotas que no caben en una sola imagen.
Iluminación
La iluminación superficial LED muestra la cara de la pieza: texturas, desgaste, soldaduras. La iluminación de contorno viene desde abajo y perfila la silueta: es la que da bordes nítidos para medir con exactitud piezas planas, sellos, orings y piezas inyectadas. Si el trabajo es medir dimensiones, elige un modelo con ambas.
Dónde se usan
- Mecanizado y estampado: diámetro de agujeros pequeños, ancho de ranuras, chaflanes y paso de rosca.
- Electrónica: puntos de soldadura en PCB, terminales de componentes y encapsulados.
- Moldes y herramientas de corte: desgaste de filos, dimensiones de cavidades y superficies electroerosionadas.
- Plásticos y goma: sellos, anillos y piezas inyectadas, donde el contorno iluminado por transmisión permite medir el borde real.
Modelos INSIZE en Chile
El microscopio digital de medición ISM-PM200SB es el equipo de entrada para control en taller, con cámara y software de medición. Para inspección visual con más profundidad de campo, el microscopio estéreo trinocular ISM-ZS50T admite cámara en el tercer tubo. Los modelos con pantalla integrada y zoom por pasos, como la serie ISM-DL, se importan a pedido con el plazo indicado en la cotización.
Si tu control de calidad mide muchas piezas planas iguales, evalúa también un proyector de perfiles, que compara la silueta con un plano a escala.
