Al comparar cámaras termográficas, la mayoría mira la resolución en píxeles. Pero hay una cifra menos conocida que decide si un defecto se ve o no: el NETD. En esta guía explicamos qué es, en qué se diferencia de otras especificaciones y qué valor necesitas según el trabajo, con la cámara termográfica INSIZE 9132-T400 como referencia.
¿Buscas una cámara termográfica? Ver la cámara termográfica INSIZE 9132-T400 o consulta por WhatsApp.
Qué es el NETD
NETD significa Noise Equivalent Temperature Difference: la diferencia de temperatura más pequeña que la cámara puede distinguir por sobre su propio ruido electrónico. Se expresa en milikelvin (mK) o en grados Celsius. Una cámara de 45 mK (0,045 °C) separa variaciones más finas que una de 80 mK (0,08 °C). Mientras más bajo, mejor.
Por qué importa más de lo que parece
Algunos objetivos son fáciles: un borne recalentado en un tablero o un rodamiento caliente están varios grados sobre su entorno y cualquier cámara los muestra. Otros son sutiles:
- Un tramo sin aislación en un muro produce apenas 1 a 3 °C de diferencia superficial.
- Una filtración de agua incipiente se distingue todavía menos de la zona seca.
- Un puente térmico por un perfil o un perno aparece como una línea delgada, apenas más fría o más caliente.
Con una sensibilidad pobre, esas diferencias se pierden en el ruido de la imagen. Por eso en inspección de edificios se recomienda un NETD de 80 mK o mejor como mínimo.
NETD frente a otras especificaciones
| Especificación | Qué mide | En qué se diferencia |
|---|---|---|
| NETD (sensibilidad térmica) | La menor diferencia de temperatura detectable | Decide si un punto caliente o frío sutil se ve o no |
| Resolución infrarroja | Cantidad de píxeles del sensor (por ejemplo 256 × 192) | Define el detalle y el área mínima que se mide con exactitud |
| IFOV (resolución espacial) | Tamaño físico que cubre un píxel a cierta distancia | Define si un objeto pequeño se resuelve o se mezcla con sus vecinos |
| Exactitud | Cuánto se acerca la lectura absoluta a la temperatura real (±2 °C o ±2 %) | Una cámara puede ver diferencias finas y aun así tener tolerancia amplia en el valor absoluto |
Resolución y NETD no son intercambiables: una cámara puede tener muchos píxeles y mala sensibilidad, o al revés. Para encontrar defectos sutiles, el NETD suele pesar más.
Qué valor necesitas
- Hasta 80 mK: mínimo para inspección de envolvente de edificios y mantenimiento predictivo general.
- Hasta 45 mK: margen para detectar aislación faltante, humedad incipiente y diferencias de 1 °C.
Revisa junto al NETD el campo de visión: con 20° o más, cada toma cubre más muro o techo, lo que importa en superficies grandes aunque la sensibilidad ya sea suficiente.
Usos en la industria chilena

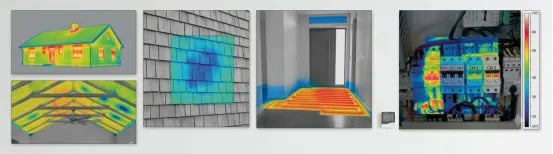

En mantenimiento eléctrico y mecánico, la cámara termográfica detecta conexiones flojas, motores y rodamientos sobrecalentados y desbalance de fases antes de la falla. En edificios y frigoríficos, ubica pérdidas de aislación y filtraciones. En procesos, verifica temperatura de hornos, moldes y tuberías sin contacto. Un instrumento electrónico de medición como este se complementa con un medidor de vibraciones y un multímetro para la rutina de mantenimiento predictivo.
